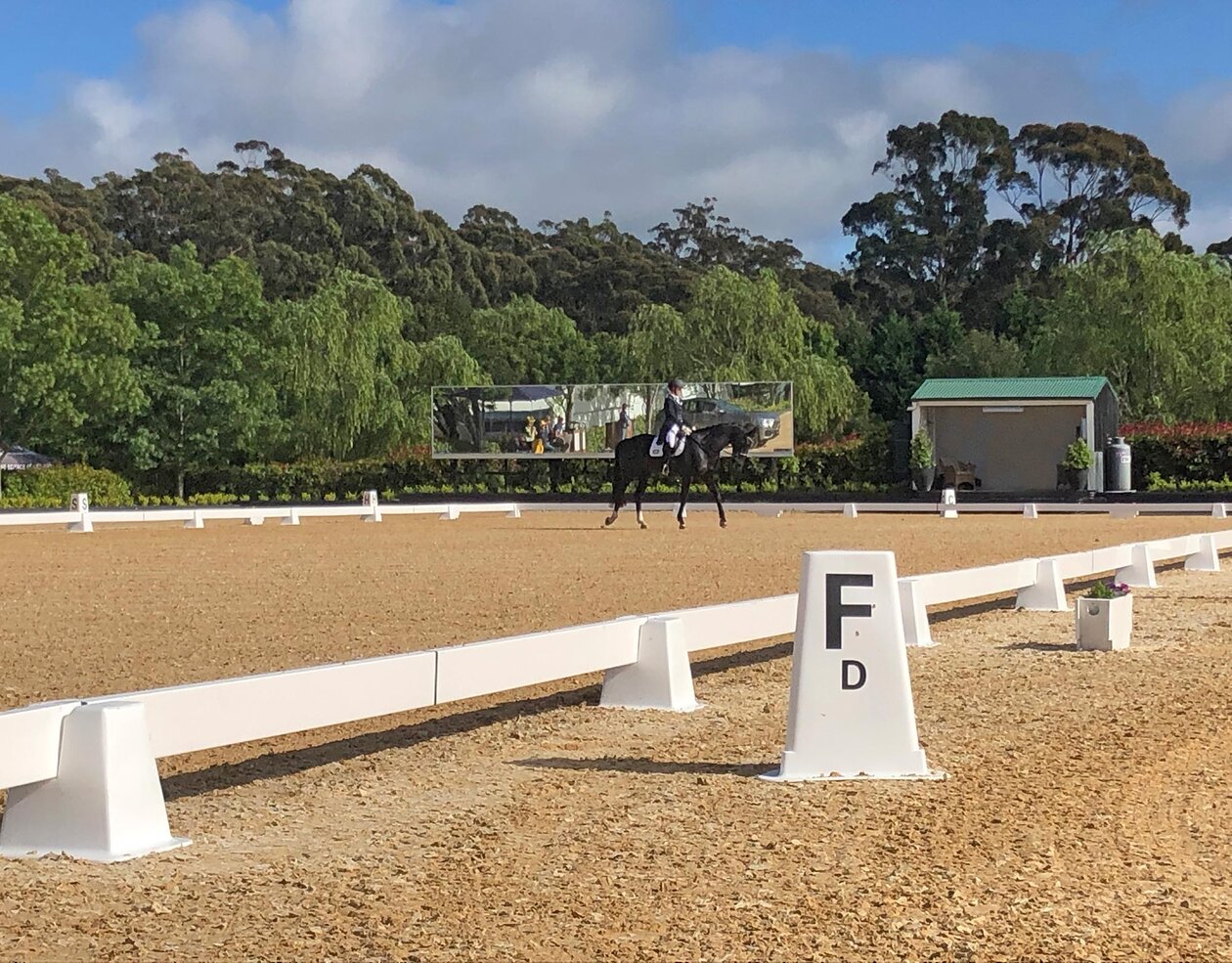

Automatisch, sorgenfrei, genial.
Für alle, die sich bei der Reitboden-Bewässerung das maximale Maß an Komfort wünschen, ist OTTO-Ebbe&Flut genau das Richtige.
OTTO-Ebbe&Flut bewässert den Reitplatz ‚von unten‘, ohne dass man es überhaupt mitbekommt. Der Boden bleibt also rund um die Uhr bereitbar, ohne dass Pferde und Reiter vom Platz müssen. Dabei lässt sich der Wasserpegel mithilfe einer elektronischen Steuerung zentimetergenau einstellen.
Kombiniert mit der legendären OTTO-Lochmatte™ und OTTO-ArenaTex Tretschicht ergibt dies ein Höchstmaß an Qualität und Komfort, das seinesgleichen sucht.

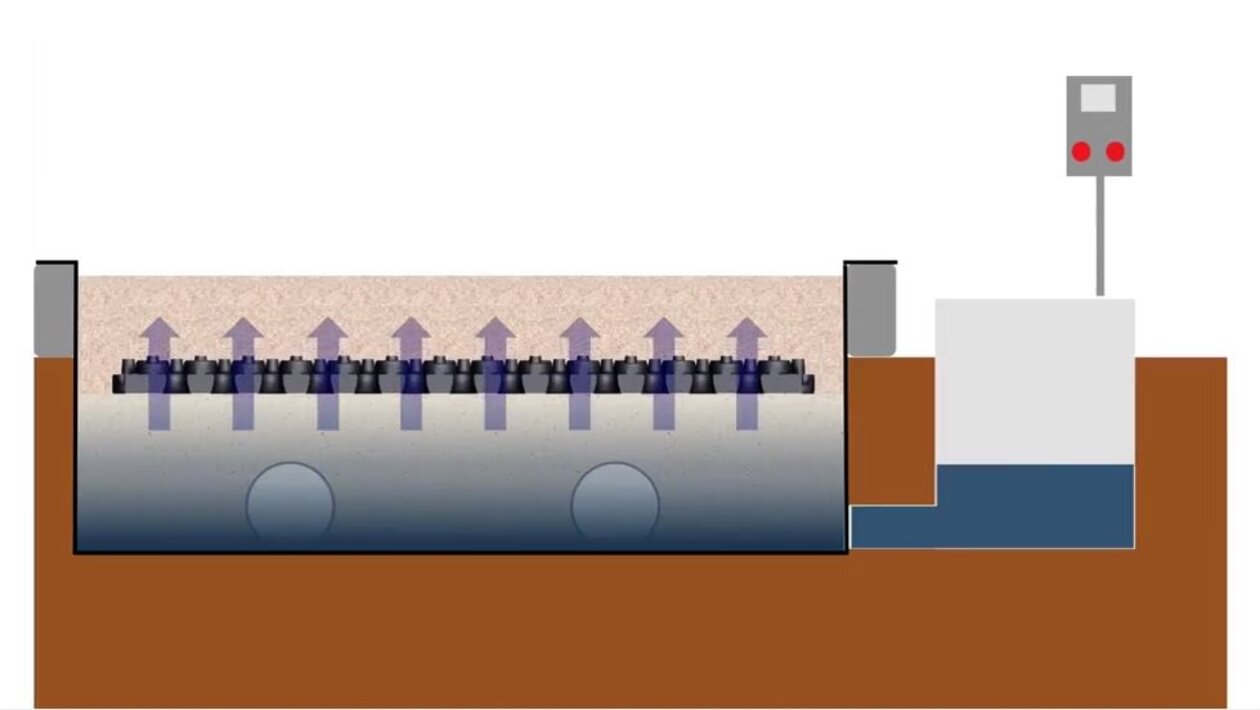

Funktionsweise des Ebbe&Flut Systems
Jeder, der schon einmal einen Zuckerwürfel in seinen Kaffee gehalten hat, ist bereits mit einem physikalischen Vorgang namens „Kapillarwirkung“ vertraut. Genau dieses physikalische Gesetz wird im OTTO-Ebbe&Flut-System genutzt.
Durch eine Sandschicht unterhalb der OTTO-Lochmatten™ wird konstant eine durch den Benutzer festgelegte Menge Wasser nach oben in die Tretschicht transportiert, um den Reitboden kontinuierlich zu durchfeuchten.

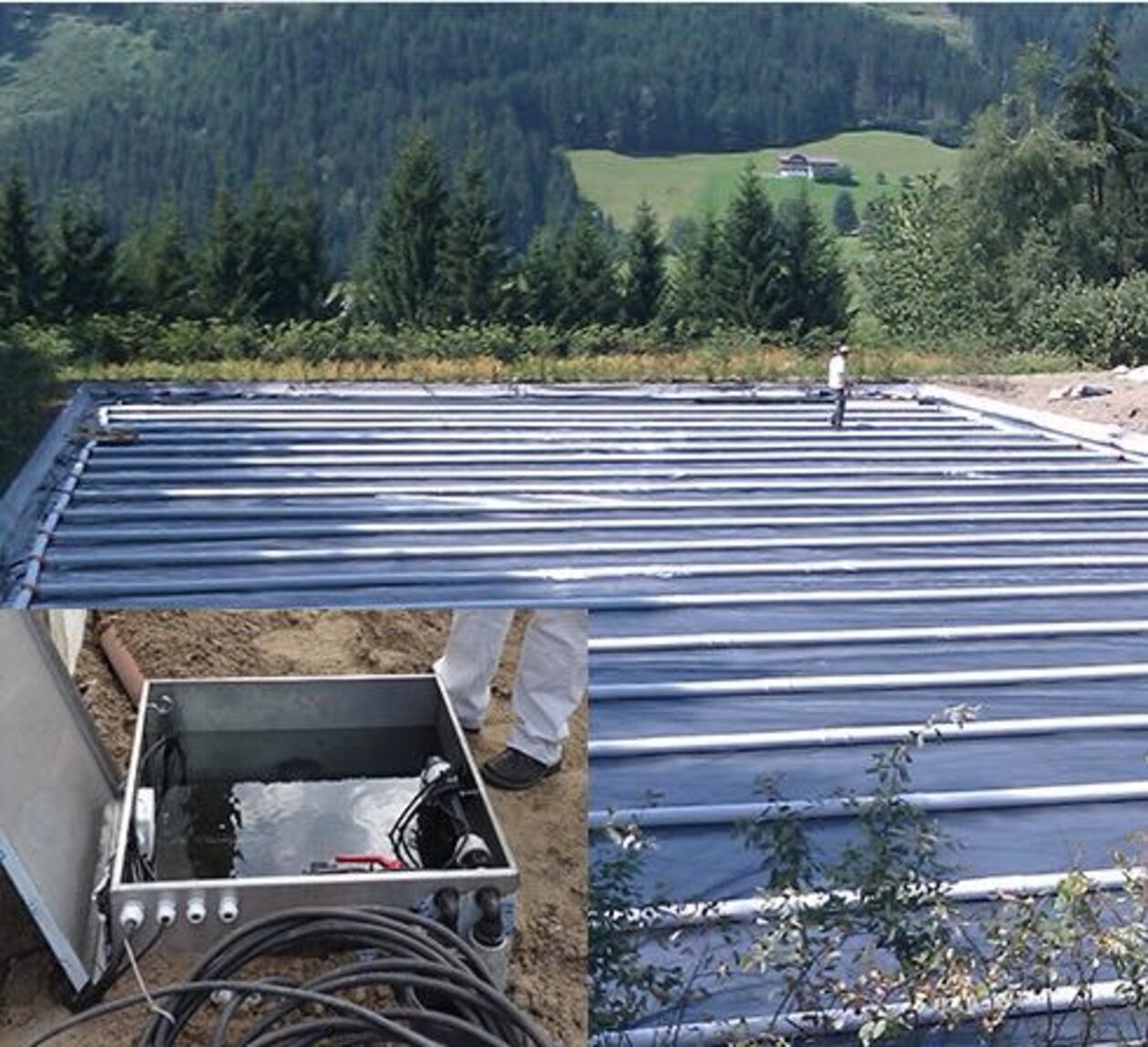

Mithilfe eines Systems aus Bewässerungs-Rohren, Wasserschächten und Ventilen wird der Reitboden kontinuierlich mit der gewünschten Feuchtigkeit versorgt.
Das bedeutet, dass überschüssiges Wasser (z. B. bei Regen) automatisch abgelassen und bei Bedarf automatisch Wasser zugeführt wird (z. B. in Trockenzeiten). Auf diese Weise kann der eingestellte Wasserpegel gehalten werden.

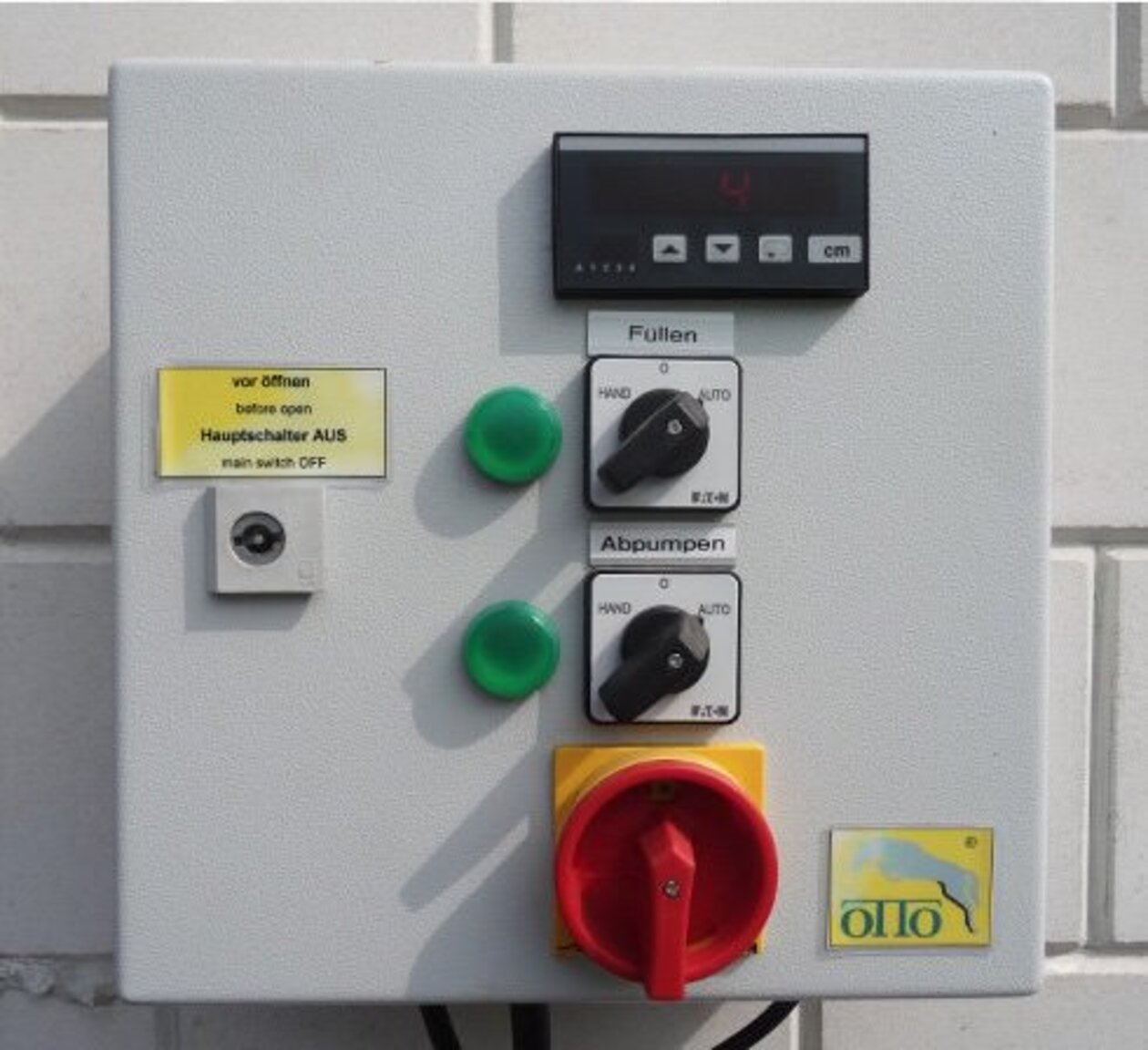

Der gewünschte Wasserpegel (in Zentimetern ab PVC-Folie) kann auf einem Kontroll-Panel festgelegt werden. Des Weiteren befinden sich auf dem Panel Steuerungen zum Füllen und Abpumpen von Wasser, sowie ein Not-Aus-Schalter.
Die Bewässerung kann somit bequem vom Platzrand oder einem anderen gewünschten Ort gesteuert werden.
Installation
Wie bei allen Reitbodensystemen von OTTO Arena System kann der Kunde zwischen verschiedenen Installationsmodellen wählen – abhängig von Projektgröße, Ressourcen und gewünschtem Unterstützungsgrad.
Das OTTO-Ebbe&Flut-System wird als hochwertiges Material- und Systempaket geliefert. Die eigentliche Installation erfolgt entweder eigenständig durch den Kunden bzw. dessen Bauunternehmen oder optional unter fachlicher Begleitung eines von OTTO Arena System bereitgestellten Supervisors.
Im Rahmen der Supervisor-Option begleitet ein erfahrener Spezialist die einzelnen Bauphasen vor Ort und stellt sicher, dass sämtliche Arbeiten fachgerecht und entsprechend der Systemanforderungen umgesetzt werden.
Dadurch bleibt der Kunde flexibel, reduziert Installationskosten und profitiert gleichzeitig von professioneller technischer Unterstützung während des gesamten Bauprozesses.
Die Schritte der Installation

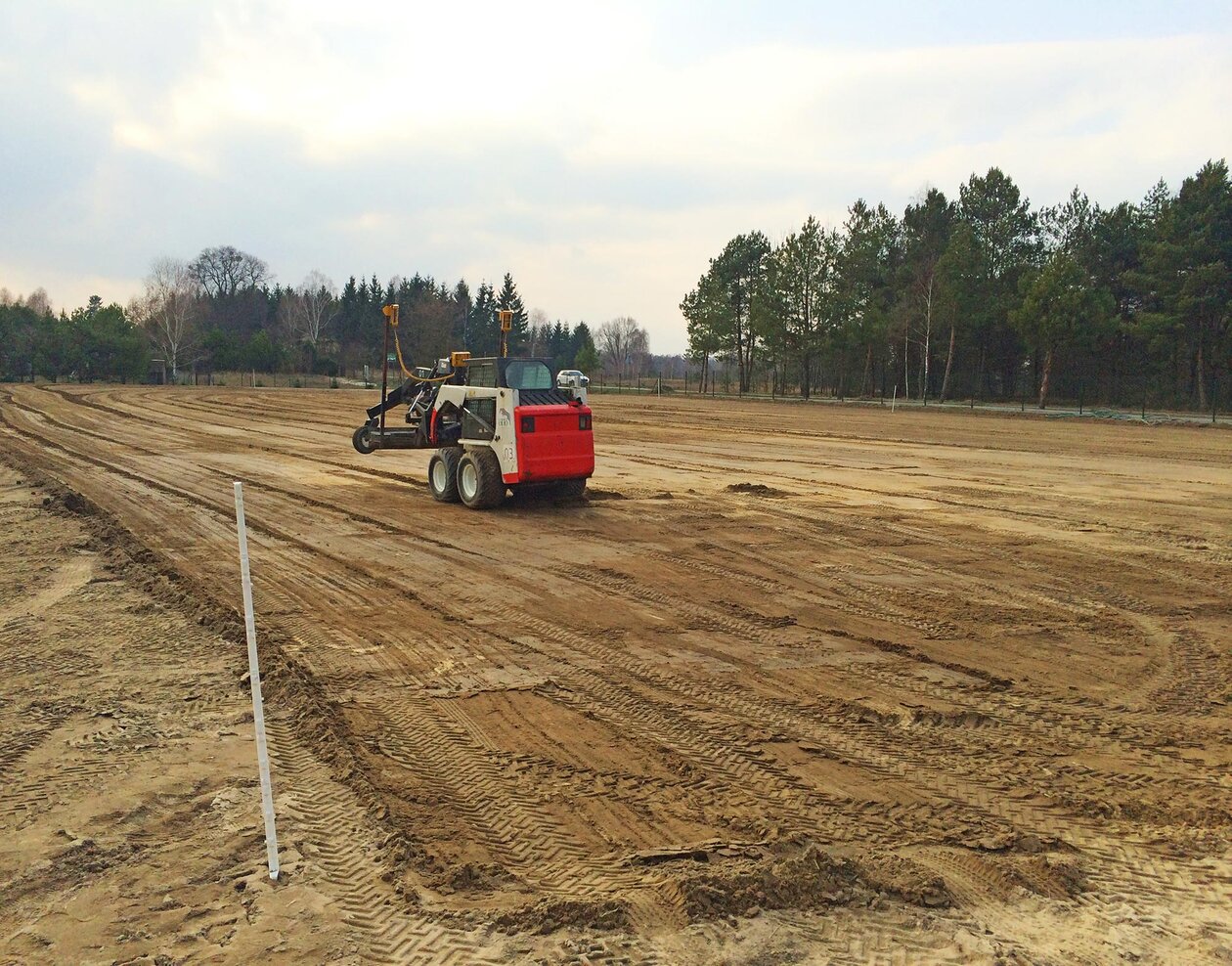

1. Vorbereitung des Erdbodens
Es wird eine ebene, stabile Fläche ohne Gefälle geschaffen.

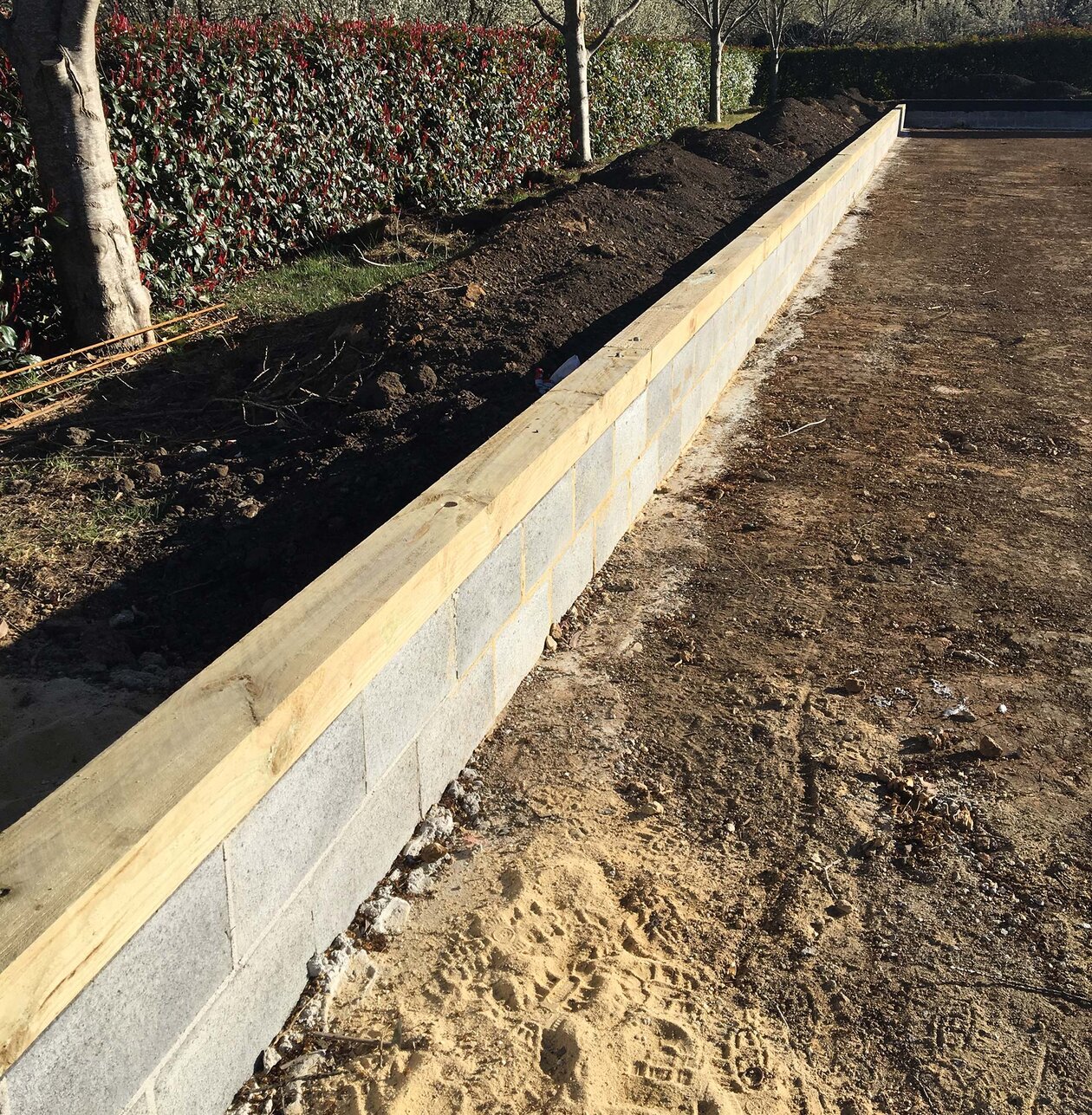

2. Einbau der Randsteine
Die Randsteine dienen nicht nur zur Umrandung des Reitplatzes, sondern schaffen eine stabile Begrenzung für das wasserdichte Becken, das mithilfe einer geeigneten Folie geschaffen wird (siehe Punkt 3)

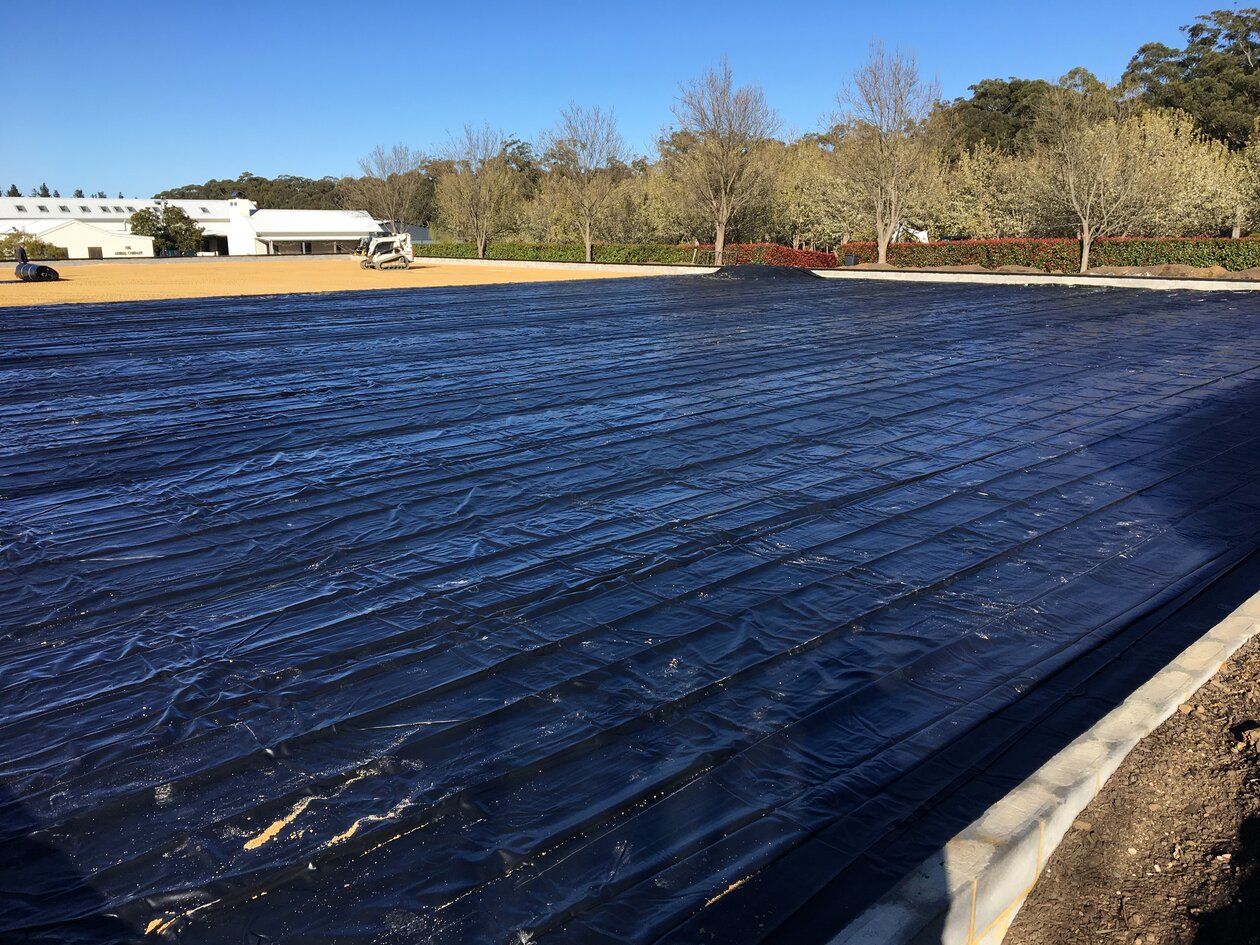

3. Ausbreiten der PVC-Folie
Die PVC-Folie dient dazu, sämtliches Wasser, das zur Durchfeuchtung des Reitplatzes genutzt wird, im System zu halten. Die PVC-Folie ist wasserdicht und wird über den gesamten Platz und über die gesetzten Randsteine ausgebreitet.
4. Installation der Elektronik
OTTO-Ebbe&Flut-ist ein vollautomatisches, elektronisch-gesteuertes Bewässerungssystem, das kinderleicht zu bedienen ist.
Am Kontroll-Panel lässt sich der Wasserpegel Zentimeter für Zentimeter exakt einstellen. Der gewünschte Pegel wird vom System selbstständig gehalten. Überschüssiges Regenwasser wird durch Ventile automatisch abgelassen. Zusätzliches Wasser (z. B. in Trockenen Zeiten) wird bei Bedarf automatisch eingelassen.
Das Sahnehäubchen: Die Bewässerung kann jederzeit durchgeführt werden, selbst wenn Pferde und Reiter auf dem Platz sind.

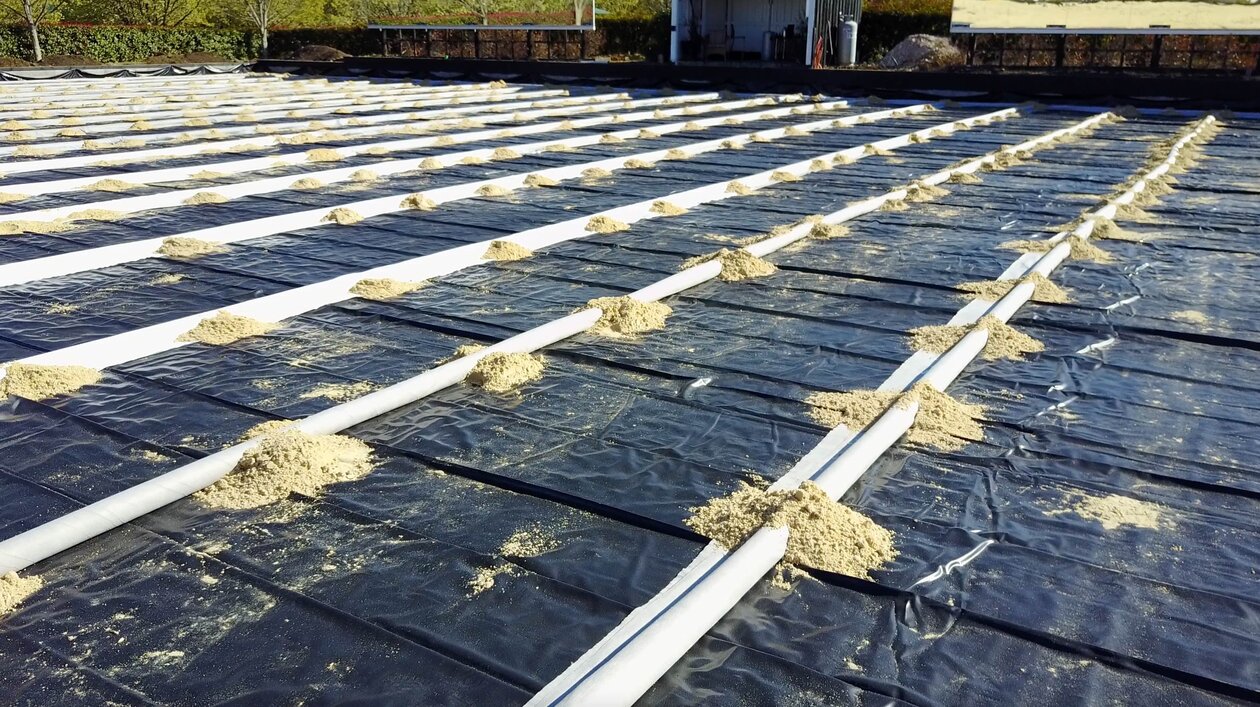

5. Einbau der Wasser-Rohre
Zum Transport des Wassers in und aus dem Reitplatz nutzt das System handelsübliche PVC-Rohre, die mit einem Abstand von 2 Metern zueinander auf dem Platz eingebaut werden.
Damit kein Sand in die Rohre gelangen kann, sind die Rohre mit einem ‚Strumpf‘ überzogen, der nur von Wasser durchdringt werden kann.

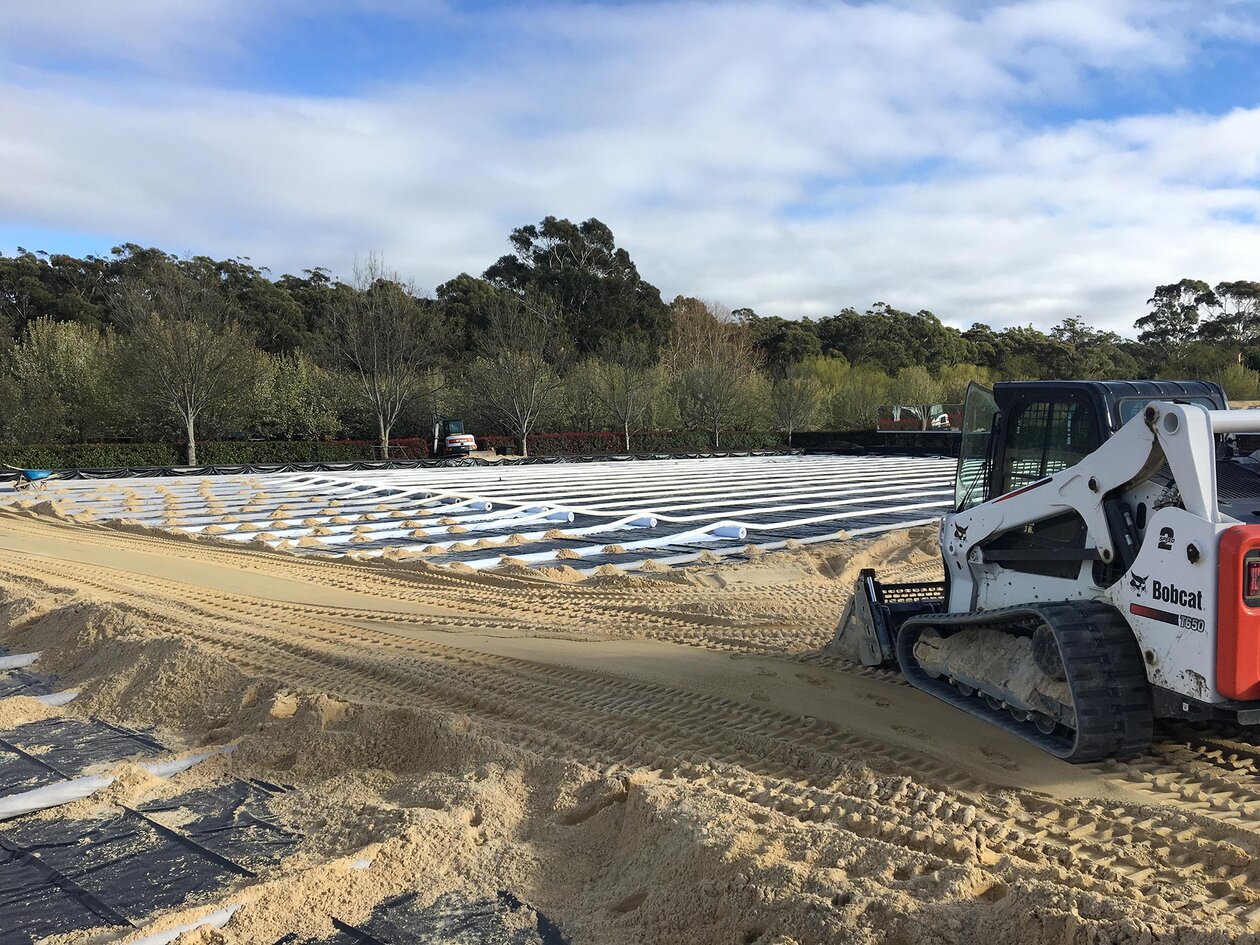

6. Einbau des Unterbau-Sandes
Zur Durchfeuchtung der Tretschicht wird auf den Rohren eine Schicht gewaschener Sand aufgebracht, die das Wasser mithilfe der Kapillarwirkung nach oben transportiert.
Diese Sandschicht wird zuerst grob aufgebracht und dann mithilfe laser-gesteuerter Maschinen fachgerecht planiert.
Zur Durchfeuchtung der Tretschicht wird auf den Rohren eine Schicht gewaschener Sand aufgebracht, die das Wasser mithilfe der Kapillarwirkung nach oben transportiert.
Diese Sandschicht wird zuerst grob aufgebracht und dann mithilfe laser-gesteuerter Maschinen fachgerecht planiert.

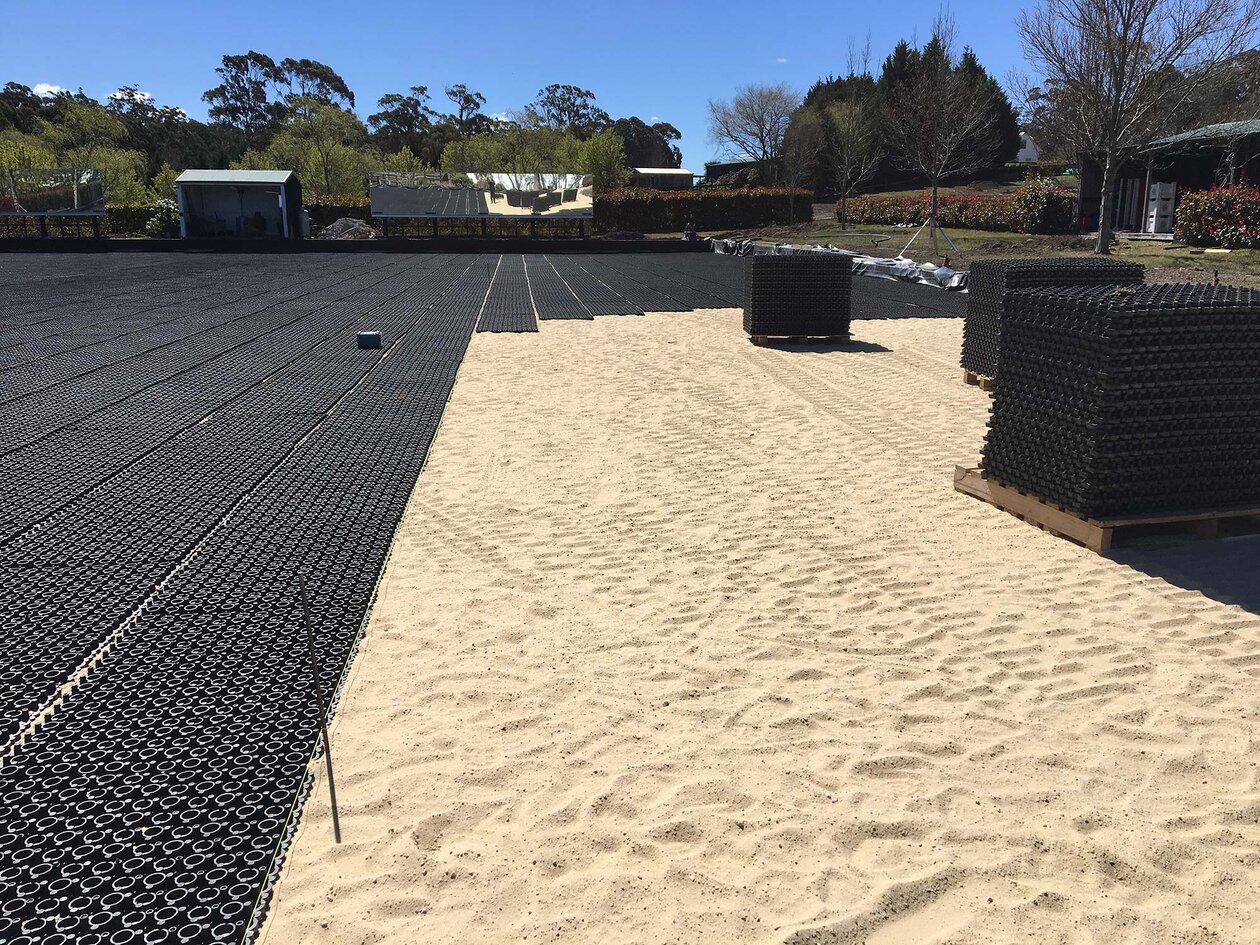

7. Einbau der OTTO-Lochmatten
Selbstverständlich darf bei einem originalen Reitplatz von OTTO Arena System die bewährte OTTO-Lochmatte™ nicht fehlen. Sie wird auf der unteren Schicht aus gewaschenem Sand verlegt und bildet eine zentrale Komponente des gesamten Reitbodensystems.
Die OTTO-Lochmatte™ trennt die Tragschicht zuverlässig von der Tretschicht und sorgt gleichzeitig für eine verbesserte Funktionalität des Reitplatzes. Zu den wichtigsten Vorteilen zählen optimale Elastizität, hohe Rutschfestigkeit, gleichmäßige Lastverteilung sowie zusätzlicher Komfort und Sicherheit für Pferd und Reiter.
8. Einbau der OTTO-ArenaTex Tretschicht
Als letztes wird oberhalb der OTTO-Lochmatte™ die bewährte Tretschicht mit Namen OTTO-ArenaTex mit einer Schichtstärke von 10 cm aufgebracht.
Die Tretschicht wird ebenfalls mithilfe laser-gesteuerter Maschinen akkurat planiert.
OTTO-ArenaTex ist eine über Jahrzehnte entwickelte Tretschicht-Mischung aus Quarz-Silizium-Sand, Textilien und Fasern, die Pferd und Reiter unzählige Vorteile im Bezug auf Sicherheit, Gesundheit und Performance bietet.
Mehr zur OTTO-ArenaTex-Tretschicht finden Sie hier
